O cálculo de escada é a etapa mais importante para o correto dimensionamento da circulação vertical do seu projeto, o que costuma deixar muitos profissionais aflitos.
Isso acontece, afinal estamos falando de um elemento arquitetônico que deve ser além de bonito, muito seguro.
Mesmo sendo um cálculo simples, é muito importante ter atenção para que o resultado atenda aos requisitos estipulados pela NBR 9050 (Acessibilidade em edificações, mobiliário, espaços e equipamentos urbanos), pois além do caráter estético, temos que ter atenção aos critérios de conforto e segurança.
Para facilitar a sua vida, continue a leitura e conheça todos os passos necessários para dimensionar a sua escada de forma segura e eficiente, além de algumas dicas importantes!
Mesmo sendo um elemento fixo de circulação, a escada pode ter um papel de destaque na proposta de design da edificação, onde podemos explorar o seu formato e sua interface com o projeto.
Escadas costumam ocupar um espaço significativo, então trabalhar com diferentes formatos pode ser uma solução que além de eficiente, proporciona uma maior harmonia com a proposta de uso dos espaços planejados no projeto.
Vamos conhecer os formatos mais comuns e qual deles irá atender melhor às necessidades da sua obra.
Uma outra característica importante é que nos formatos em que temos uma mudança de direção, é comum o uso de degraus em leque, também conhecido como ingrauxido, o que costuma reduzir ainda mais o espaço ocupado pela escada.
Basicamente são degraus que têm larguras diferentes entre o lado direito e o esquerdo, muito comum em escadas circulares ou caracol, mas também podem ser aplicados a escadas em L ou em U.
Escadas com degraus em leque, devem obedecer a NBR 9077 – Saídas de emergência em edifícios, onde o menor lado do leque do degrau deve ser igual ou superior a 15 cm.
Mesmo com essa variedade de formatos é importante observar que o cálculo para o correto dimensionamento de uma escada é o mesmo.
Afinal, em toda escada, independente do formato, temos os mesmos elementos básicos.
Mas que elementos são esses? Vamos conhecê-los a seguir!
Uma escada é um elemento de circulação vertical, que conecta ambientes que têm diferentes níveis, permitindo o acesso entre eles com conforto e segurança.
A estrutura básica de uma escada se dá pelos seguintes componentes:
Para que a escada possa ser utilizada com segurança, precisamos tomar alguns cuidados, principalmente no dimensionamento dos degraus, no caso o piso e o espelho, sendo necessário realizar o correto cálculo da escada.
O cálculo de uma escada não é realizado de forma arbitrária, sendo necessário seguir critérios técnicos para o seu desenvolvimento, garantindo que a escada seja um equipamento seguro e confortável.
Devemos considerar algumas informações importantes para o correto dimensionamento de uma escada:
Para o cálculo de altura dos espelhos e profundidade dos degraus (piso), precisamos recorrer à fórmula de Blondel.
Buscando dimensionar uma escada segura e eficiente, o francês Nicolas François Blondel, desenvolveu um cálculo muito prático para o dimensionamento ideal de uma escada.
Blondel observou que o passo de uma pessoa em uma caminhada normal varia entre 63 cm e 64 cm, porém ao se deparar com um degrau, a cada 1 cm de altura do degrau o passo diminui em 2 cm.
Seguindo este critério, Blondel estipulou que a soma da altura de dois degraus (espelhos) mais um piso é igual a variação de um passo, onde o dimensionamento ideal é de 16 cm a 18 cm para a altura do espelho e um mínimo de 25 cm para o piso.
Porém, devemos levar em conta a questão da acessibilidade, que é regida pela NBR 9050.
A NBR 9050 estabelece critérios e parâmetros de acessibilidade às edificações à maior quantidade possível de pessoas, independentemente de idade, estatura ou limitação de mobilidade.
Segundo a norma, devemos utilizar a fórmula de Blondel, porém devemos utilizar valores que fiquem dentro de uma faixa de resultado, onde temos um pequeno ajuste da fórmula.
Entendemos então que o resultado deve ficar entre 0,63 m e 0,65 m.
Mas é importante que o resultado atenda a seguinte faixa:
Acredito que com uma aplicação prática este conceito fique mais fácil de ser compreendido. Confira no próximo tópico a seguir.
Partindo do princípio de que temos que vencer um desnível de 2,85 m, precisamos descobrir a quantidade de degraus e as dimensões dos pisos e espelhos.
Segundo a NBR 9050, a altura máxima do degrau (espelho) é de 18 cm. Pegando o valor do desnível a ser vencido e dividindo pela altura máxima do espelho temos:
É muito comum obtermos um valor quebrado, o que implica em arredondarmos o resultado para 16 espelhos.
Porém, isso impacta na altura total, afinal 16 espelhos de 18cm nos dão um total de 2,88m de altura. Para solucionar isso, vamos preservar os 16 degraus e recalcular a altura do espelho.
O processo é simples, basta pegar o valor da altura (2,85m) e dividir pelo resultado obtido (16 degraus).
Com o novo resultado para o valor do espelho temos as informações que precisamos para utilizar na fórmula de Blondel e obter a dimensão do piso.
Obtemos assim o resultado de que o piso da escada deve ter 28,38 cm e a altura da dos espelhos 17,81 cm.
Além de uma escada corretamente dimensionada, precisamos trabalhar com modelos de qualidade no nosso projeto, mas neste caso não é necessário fazer configurações ou mesmo inserir fórmulas, você pode contar com a Blocks Revit, que oferece acesso a uma biblioteca de alta qualidade e atualizada regularmente.
Conheça o Plugin Blocks para Revit e personalize seu projeto com centenas de famílias paramétricas para projetos de Arquitetura e Interiores.
No Revit, escadas são famílias de sistema, ou seja, não podem ser salvas em arquivos externos, mas você pode copiar de um arquivo para o outro ou duplicar uma família de escada existente e personalizar.
O cálculo de escada no Revit é um processo bem fácil, uma vez que os ajustes são muito simples.
Mesmo assim, recomendo que os faça com atenção.
No menu superior, na aba Arquitetura, temos o painel Circulação. Dentro dele temos acesso à ferramenta Escada.
Clicando na ferramenta escada, vamos ao painel Propriedades, onde vamos clicar em Editar tipo.
Agora estamos na janela Propriedades de tipo. Aqui, você pode selecionar a Família e o Tipo de escada que você deseja configurar o cálculo de escada. Vou usar a família de escada montada e Duplicar a família.

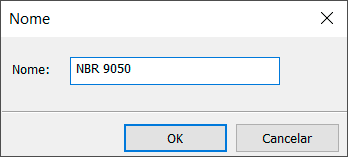

Vou nomear como NBR 9050 e clicar em OK.

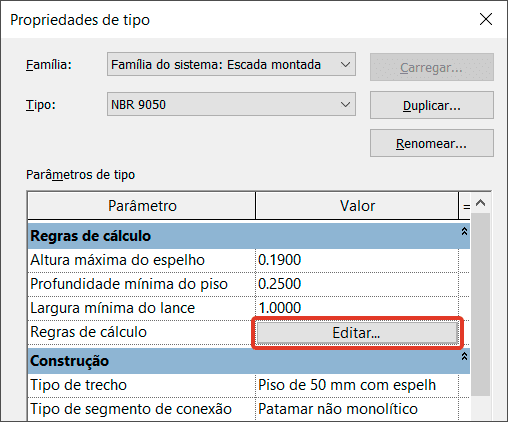

Na janela Propriedades de tipo, dentro do campo Regras de cálculo, vamos fazer os ajustes necessários para o correto cálculo da nossa escada. No campo Regras de cálculo clique em Editar.
Na janela Calculador de escada podemos fazer os ajustes necessários, mas a primeira coisa é ativar o campo Usar calculador de escadas para cálculo de inclinação.
Nesta janela conseguimos fazer os ajustes necessários para que a escada faça o cálculo conforme a fórmula de Blondel, mas como vimos anteriormente, também devemos levar em consideração as informações presentes na NBR 9050.
O processo é bem simples. Vamos começar pela fórmula de Blondel, que segundo a NBR 9050 é:
Sabemos então que devemos multiplicar dois degraus (no Revit está como Elevação) e somar ao valor do piso (no Revit está como Profundidade), com isso devemos ter o valor máximo de 0,65 m.
Em seguida devemos ajustar a Faixa do valor para resultado de cálculo válido, que é o intervalo entre 0,63 e 0,65 m, que devemos preencher da seguinte forma:
Finalizados os ajustes podemos clicar em Ok.
A janela será fechada e retornaremos à janela Propriedades de Tipo. Aqui podemos finalizar os ajustes no campo Regras de cálculo.
Segundo a NBR 9050, a faixa de resultado para o espelho e o piso do degrau deve ser:
Portanto vamos preencher os campos da seguinte forma:
Resolvido! Temos uma família de escada configurada para atender a fórmula de Blondel e a NBR 9050.
Você ainda pode personalizar a escada, alterando todas as suas características conforme a sua necessidade, e mesmo assim, ela será dimensionada corretamente!
Uma escada corretamente dimensionada oferece ao cliente praticidade, conforto e segurança, que mesmo sendo um elemento fixo de circulação, pode ter um papel de grande destaque no design da edificação.
Todo profissional deve conhecer os principais tipos de escada e seus elementos, realizando seu dimensionamento de forma correta e segura, além de seguir as normas técnicas vigentes.
Além de uma escada corretamente dimensionada, que tal ter acesso a uma imensa coleção de famílias para Revit? Famílias editáveis para projetos de arquitetura e interiores que vão deixar o seu projeto ainda mais personalizado!
Faça parte da Família Blocks :)
